Civen Metal Material (Shanghai) Co., Ltd. ist einer der führenden Hersteller und Lieferanten von einseitig behandelter RA-Kupferfolie in China. Willkommen beim Kauf von haltbarer, einseitig behandelter RA-Kupferfolie aus China hier in unserer Fabrik. Wenn Sie Fragen zur Zusammenarbeit haben, können Sie uns gerne eine E-Mail senden.

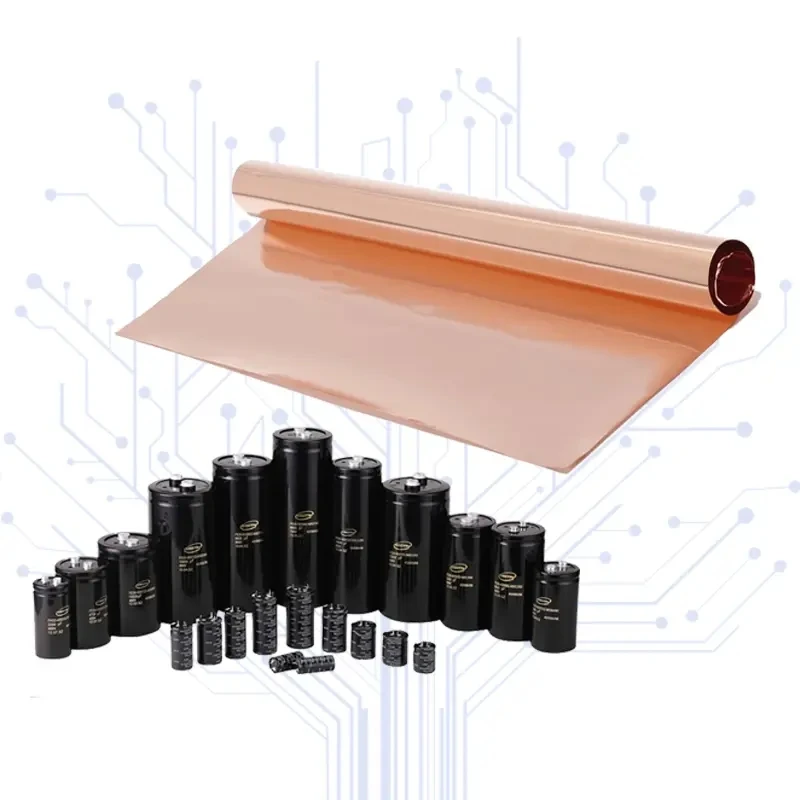

Die einseitig-behandelte RA-Kupferfolie ist mit zwei unterschiedlichen Oberflächenbeschaffenheiten ausgestattet: einer mikro-aufgerauten, behandelten Seite für die dielektrische Verbindung und einer unbehandelten, glatten Seite für die Verarbeitung feiner{2}Linienschaltungen.
Durch die einseitige elektrochemische Behandlung entstehen mechanische Verankerungspunkte, die die Adhäsion von Kupfer-zu-Dielektrikum verbessern und gleichzeitig die gegenüberliegende Oberfläche glatt lassen. Diese Oberflächenkonfiguration kann dazu beitragen, die Ätzleistung aufrechtzuerhalten, wenn feine Schaltkreismuster erforderlich sind.
Die Kupferfolie wird durch Präzisionswalzen und kontinuierliches Blankglühen hergestellt. Seine rekristallisierte gleichachsige Kornstruktur sorgt für die dynamische Biegebeständigkeit, die für wiederholte Biegeanwendungen erforderlich ist.
Das Material wird in mehreren Stärken geliefert und kann auf anwendungsspezifische Breiten für flexible Schaltkreis-, FCCL-, Abschirmungs- und Batterieanwendungen zugeschnitten werden.
Schlüsselmaterial
Grundmaterial:Hoch-sauerstofffreies-Kupfer, einschließlich OFE-/C10100-/C10200-Qualitäten, mit einer Kupferreinheit von mindestens 99,99 %.
Kristallstruktur:Rekristallisierte gleichachsige Kornstruktur, optimiert durch mehrstufiges Kaltwalzen und kontinuierliches Blankglühen.
Behandlungsschicht:Die proprietäre nodularisierte elektrolytische Behandlung wird ausschließlich auf der behandelten Seite angewendet. Auf der matten Seite kann optional auch eine Korrosionsschutzschicht aufgebracht werden.
Reinheitsprüfung:In der aktuellen Produktspezifikation heißt es, dass Ultraschallscannen und ICP-OES-Elementaranalyse zur Überprüfung der Materialreinheit und Einschlusskontrolle eingesetzt werden.
Leistungsmerkmale
Einseitige-Verklebungsbehandlung
Die behandelte Oberfläche bietet mechanische Verankerungspunkte für dielektrische Materialien, während die gegenüberliegende Seite unbehandelt bleibt. Die Schälfestigkeit wird auf Polyimid (PI)- und PET-Substraten mit 0,8–1,4 kN/m angegeben.
Dynamische Flex-Ausdauer
Unter der angegebenen Testbedingung von 1 mm Radius und 500 g Belastung hält die Folie mehr als 150.000 MIT-Faltzyklen stand.
Kontrollierte Dicke
Die Dickentoleranz wird über die gesamte Spulenbreite auf ±3 % kontrolliert, um lokale Abweichungen zu reduzieren, die sich auf die Schaltungsverarbeitung und die Impedanzkonsistenz auswirken könnten.
Wärmewiderstand
Die aktuelle Spezifikation besagt, dass das Material Laminierungstemperaturen von bis zu 180 Grad ohne oxidativen Abbau standhält.
Für Anwendungen, die eine Behandlung beider Kupferoberflächen erfordern,Doppelt-Seitenbehandelte RA-Kupferfoliebietet eine andere Bindungskonfiguration.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Grundmaterial | OFE / C10100 / C10200 sauerstofffreies Kupfer |
| Kupferreinheit | Größer als oder gleich 99,99 % Cu |
| Nenndicke | 9 / 12 / 18 / 25 / 35 μm |
| Dickentoleranz | ±3 % über die gesamte Spulenbreite |
| Zugfestigkeit | 300–450 MPa |
| Verlängerung | 15–35% |
| Schälfestigkeit | 0,8–1,4 kN/m auf PI und PET |
| Oberflächenrauheit, behandelte Seite | Rz 0,8–1,8 μm |
| Oberflächenrauheit, unbehandelte Seite | Ra Kleiner oder gleich 0,4 μm |
| Elektrische Leitfähigkeit | Größer oder gleich 100 % IACS |
| Standardrollenbreite | 10–620 mm |
| Kantengrat | Kleiner oder gleich 3 μm |
| Kerninnendurchmesser | 3 Zoll (76 mm) oder 6 Zoll (152 mm) |
Herstellung und Qualitätskontrolle
Präzises Kaltwalzen
Multi{0}}Walzwerke werden verwendet, um die Foliendicke unter geschlossenen Spannungsbedingungen zu steuern und so eine gleichmäßige Dicke über das Coil hinweg aufrechtzuerhalten.
Blankglühen
Öfen mit kontinuierlicher Schutzatmosphäre werden verwendet, um innere Spannungen abzubauen und die rekristallisierte Kupferstruktur und die Dehnungseigenschaften zu stabilisieren.
Einseitige-Seitenbehandlung
Bei der automatisierten elektrolytischen Abscheidung wird die Mikroknötchenbehandlung auf eine bestimmte Oberfläche angewendet, während die gegenüberliegende Oberfläche unbehandelt und glatt bleibt.
Inspektion
Das fertige Material wird einer 100 % automatisierten optischen Prüfung auf Nadellöcher, Kantenrisse und Oberflächenkratzer unterzogen. Zug-, Dehnungs- und Schälfestigkeitstests werden vor dem endgültigen Schlitzen an der Master-Coil-Charge durchgeführt.
Anwendungen
Flexible gedruckte Schaltungen
Durch die Kombination einer behandelten Klebefläche und einer glatten Oberfläche eignet sich die Folie für FPC-Scharnierzonen, faltbare Smartphone-Schaltkreise, Notebook-Displayscharniere und Kameramodulkabel mit hoher Dichte.
FCCL-Herstellung
Die Folie kann mit PI- oder PET-Folien laminiert werden, um ein-seitige oder doppelseitige-flexible kupfer-kaschierte Laminatstrukturen zu erhalten.
EMI-Abschirmung
Die leitfähige Kupferoberfläche kann in leitfähigen Bändern und EMI-Abschirmdichtungen für Hochfrequenz-Telekommunikationsgeräte verwendet werden.
Batteriestromabnehmer
Die Folie kann für spezielle flexible Laschen in Lithium-{0}}Ionen-Pouchzellen verwendet werden, bei denen die Verbindung ständigen Vibrationen und wiederholter mechanischer Belastung ausgesetzt ist.
Anpassungs- und Lieferoptionen
Das Produkt kann mit individuellen Abmessungen und Oberflächenbehandlungsbedingungen entsprechend den Anforderungen des Verarbeitungssystems des Kunden geliefert werden.
Dicke:9 / 12 / 18 / 25 / 35 μm Standardoptionen
Schlitzbreite:Bis 10 mm
Kantengrat:Kleiner oder gleich 3 μm
Oberflächenbehandlung:Der Rz der behandelten-Seite kann je nach Klebstoffsystem angepasst werden
Klebstoffkompatibilität:Epoxid-, Acryl- und modifizierte Polyimidsysteme
Kerninnendurchmesser:3 Zoll (76 mm) oder 6 Zoll (152 mm)
Proberollen: 50–100 m
Die behandelte{0}}Seitenrauheit kann je nach Klebstoffchemie und Laminierungsanforderungen des Kunden angepasst werden.
Verpackung und Lieferung
Jede Spule wird in einer hängenden Holzkiste geliefert. Das Material ist passiviert und vakuumversiegelt in einem antistatischen Aluminiumfolienbeutel mit aktivem Trockenmittel, um die Einwirkung von Feuchtigkeit und Oxidation während des Transports zu reduzieren.
Lasergeätzte Identifikationsnummern auf dem inneren Kern ermöglichen die Rückverfolgbarkeit der Schmelzenummer, der Master-Coil-ID, des Produktionsdatums und des Dickenprofils.
Standard-Lagerspezifikationen:2–3 Wochen.
Individuelle Schlitzbreiten oder spezielle Oberflächenbehandlungen:4–6 Wochen.
